产品介绍

axure rp

一款专业的快速原型设计工具

Axure RP是一款专业的快速原型设计工具。Axure（发音：Ack-sure），代表美国Axure公司；RP则是Rapid Prototyping（快速原型）的缩写。

Axure RP是美国Axure Software Solution公司旗舰产品，是一个专业的快速原型设计工具，让负责定义需求和规格、设计功能和界面的专家能够快速创建应用软件或Web网站的线框图、流程图、原型和规格说明文档。作为专业的原型设计工具，它能快速、高效的创建原型，同时支持多人协作设计和版本控制管理  。

Axure RP的使用者主要包括商业分析师、信息架构师、产品经理、IT咨询师、用户体验设计师、交互设计师、UI设计师等，另外，架构师、程序员也在使用Axure。

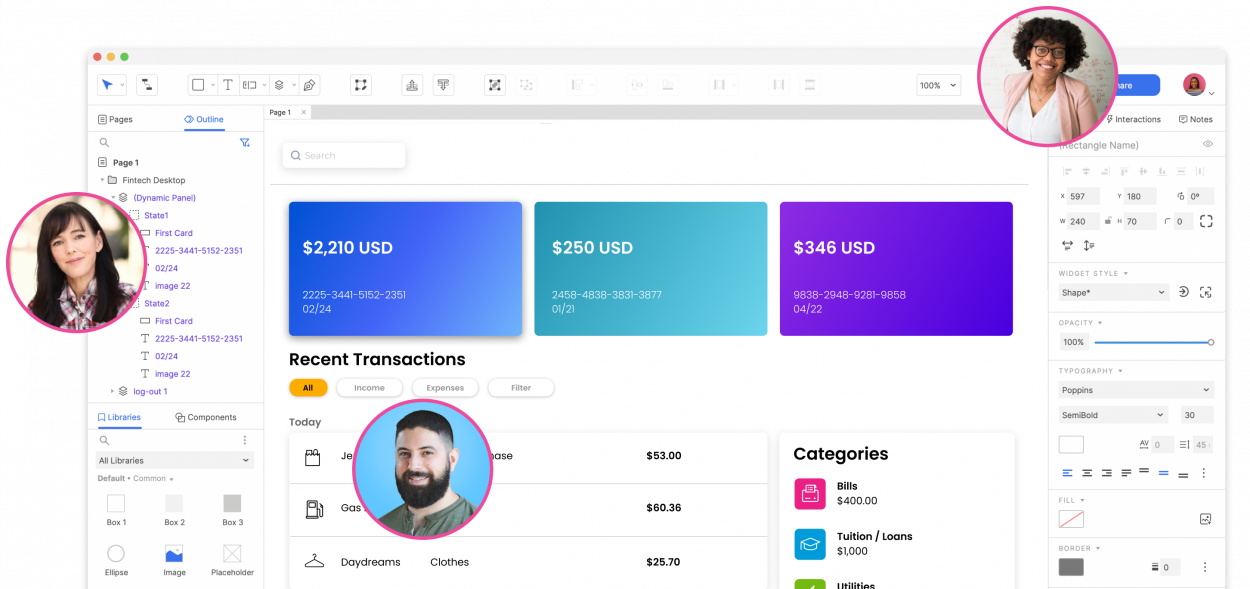

界面功能

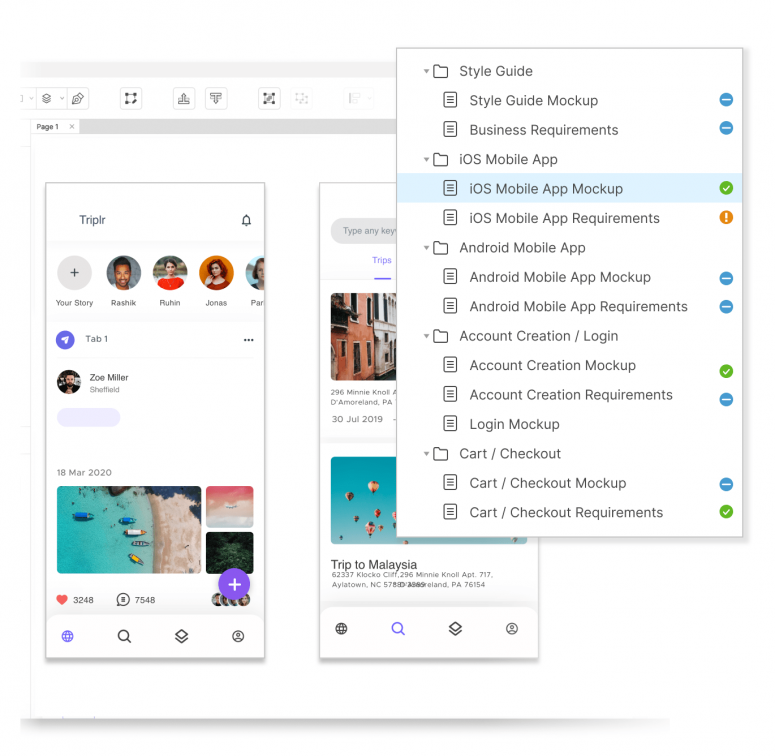

导航面板

在绘制线框图(Wireframe)或流程图（Flow）之前，应该先思考界面框架，决定信息内容与层级。

明确界面框架后，接下来就可以利用页面导航面板来定义所要设计的页面。页面导航面板是用于管理所设计的页面，可以添加、删除及对页面层次进行重新组织。

页面的添加、删除和重命名

点击面板工具栏上的“Add Child Page”按钮可以添加一个页面，点击 “Delete Page” 按钮可以删除一个页面。右键单击选择“Rename Page”菜单项可对页面进行重命名。

页面组织排序

在页面导航面板中，通过拖拉页面或点击工具栏上的排序按钮，可以上下移动页面的位置和重新组织页面的层次。打开页面进行设计在页面导航面板中，鼠标双击页面将会在线框面板中打开页面以进行线框图设计。

控件

控件是用于设计线框图的用户界面元素。在控件面板中包含有常用的控件，如按钮、图片、文本框等。

添加控件

从控件面板中拖动一个控件到线框图面板中，就可以添加一个控件。控件可以从一个线框图中被拷贝(Ctrl+C)，然后粘贴(Ctrl+V)到另外一个线框图中。

操作控件

添加控件后，在线框图中点选该控件，然后可以拖拉移动控件和改变控件的大小，还可以一次同时对多个控件进行选择、移动、改变尺寸。另外，还可以组合、排序、对齐、分配和锁定控件。这些操作可通过控件右键菜单中进行，也可在Object 工具栏上的按钮进行。

编辑控件风格和属性

有多种方法可以编辑控件的风格和属性：

鼠标双击：鼠标双击某个控件，可以对控件的最常用属性进行编辑。例如，双击一个图片控件可以导入一张图片；双击一个下拉列表或列表框控件可以编辑列表项。

工具栏：点击工具栏上的按钮可编辑控件的文本字体、背景色、边框等。

右键菜单：控件右键菜单上可编辑控件的一些特定属性，不同控件这些属性也不同。

注释：可以为控件添加注释，以说明控件的功能。

添加注释

在线框图中选择控件，然后在控件注释和交互（Annotations and Interactions）面板中编辑字段中的值，即可为控件添加注释。面板顶部的 Label 字段是为控件添加一个标识符。

自定义字段（Fields）

通过主菜单Wireframe - CustomizeAnnotation Fields and Views 或点击面板上Annotations 头部的“CustommizeFields and Views” 然后在弹出的 CustommizeFields and ， Views对话框中可以添加、删除、修改、排序注释字段。

脚注（Footnotes）

在控件上添加注释后，控件的右上角会显示一个黄色方块，称为脚注。

页面备注

页面备注可对页面进行描述和说明。

添加页面备注

在线框图下面的Page notes 面板中可以添加页面备注内容。

管理页面备注

通过自定义页面备注，可以为不同的人提供不同的备注，以满足不同需要。比如可以新增“测试用例”“操作说明”等不同类别的页面备注。

交互设计

控件的交互

控件交互面板用于定义线框图中控件的行为，包含定义简单的链接和复杂的RIA 行为，所定义的交互都可以在将来生成的原型中进行操作执行。

在控件交互面板中可以定义控件的交互，交互事件（Events） 、场景（ Cases）和动作（Actions）组成：

用户操作界面时就会触发事件，如鼠标的 OnClick、OnMouseEnter 和 OnMouseOut；

每个事件可以包含多个场景，场景也就是事件触发后要满足的条件；

每个场景可执行多个动作，例如：打开链接、显示面板、隐藏面板、移动面板。

定义链接

下列步骤说明如何在按钮控件上定义一个链接：

1.首先，拖拉一个按钮控件到线框图中，并选择这个按钮；

2.然后，控件交互面板中鼠标双击“OnClick”这个事件，这时会出现“Interaction Case Properties”对话窗，在这个对话框中可以选择要执行的动作；

3.在“Step 2”中，勾选“Open Link in Current Window”动作。

4.在“Step 3”中，点击“Link”，在弹出的Link Properties 对话框中可以选择要链接 的页面或其它网页地址 。

除了上面的步骤，加入一个链接的最快的方法是单击控件交互面板顶部的“QuickLink” ，在弹出的 Link Properties 对话框中选择要链接的页面。

多个场景

一个触发事件可以包含有多个场景，根据条件执行流程或互动。

事件

Axure支持一个页面层级的触发事件：OnPageLoad，这个事件在原型载入页面时触发。

页面 OnPageLoad事件在页面备注面板中的Interactions 子面板中定义， OnPageLoad为事件添加场景的方式与控件事件相同

特性介绍

Axure最新版本为10.0.0.3865  。此版本较之前版本有较多改善的地方，具体如下：

鼠标及键盘交互功能

支持更多的新特性，包括 OnDoubleClick（双击）, OnContextMenu (右击), OnMouseDown（鼠标按键按下）, OnMouseUp（鼠标按键松开）, OnMouseMove（鼠标指针移动）, OnMouseHover（鼠标指针经过）, OnLongClick (鼠标长按), OnKeyDown（键盘按键按下）, OnKeyUp（键盘按键松开）

演示文档

支持HTML5新特性，以及更好的支持手机演示特性。

新增部件样式控制

Axure7对于部件修饰功能有较大的改善，包括支持圆角、阴影、描边等设置。

更细化的部件属性

更为丰富的部件属性，可以设置各种形状、样式，较Axure RP 6.5单调的形状而言，也是一种惊喜。

更多交互条件

包括关闭指定窗口、设置锚点以及更为灵活的事件触发条件，对于移动互联网产品原型设计有很大帮助。
